Anwendungsbereiche



    Vorteile

Die MCP-Pumpe ist konzipiert für den Einsatz als Dosier- und Druckerzeugungspumpe für selbstschmierende hydraulische Medien und für den Microhydraulikbereich.
Durch die konstante und exakte Förderleistung der MCP sowohl im druck- als auch im drucklosen Betrieb mit einer linearen Kennlinie und der Frequenzregelung ergibt sich ein breites Spektrum an Einsatzmöglichkeiten.
Die Einflüsse von Temperatur und Viskosität sind ebenfalls nur gering und tragen so zu einer sehr hohen Fördergenauigkeit und -konstanz bei.

  Folgende Anwendungen sind
speziell hervorzuheben:

· Microhydraulik
Druckerzeugung für kleine autarke Hydraulikzylindersysteme mit geringen Hüben und Durchmessern.
· Schmiertechnik
Dosieren von definierten Mengen auch unter hohen Drücken zur zentralen und dezentralen Schmierung von Anlagen und Maschinen.

  • Stufenlos regelbar
    Lineare Kennlinie
    Hohe Lebensdauer -
    Verschleißfrei
    Bis zu 100bar
    Hohe Genauigkeit
    Kompaktes Design -
    Robuste Ausführung
    Selbstüberwachend
    Selbstansaugend
  • Anpassung (Druck,Medium etc) an Kundenanforderungen bei höheren Stückzahlen

Konzept /
Funktionsbeschreibung



Bei diesem Produkt handelt es sich um eine Kolbenpumpe mit integriertem direktem Magnetantrieb und integrierter Elektroniksteuerung, das in dieser Leistungsfähigkeit neuartig und einzigartig ist.
Die Ansteuerung erfolgt über ein Frequenzsignal, die Frequenz regelt linear die Fördermenge.
Jede ansteigende Steuerflanke löst einen immer gleich ablaufenden Pumpvorgang aus, dadurch und durch die exakte Fertigung der Pumpenteile und die zuverlässige Ventiltechnik kann eine sehr hohe Förder- und Dosiergenauigkeit erzielt werden.




Die intelligente Elektronik der MCP führt durch einen logischen Schaltungskreis gerade soviel Energie zu wie für den Pumpvorgang jeweils benötigt wird. Dadurch und durch eine optimale Auslegung des magnetischen Kreises erzielt die MCP einen sehr guten Wirkungsgrad und benötigt nur wenig Energie.Auf der Druckseite ist ein federbelastetes Rückschlagventil als Auslaufschutz eingebaut.
Für das Ansaugen bzw. die Erstbefüllung ist eine Entlüftungsschraube integriert die diesen Vorgang erleichtert und beschleunigt.

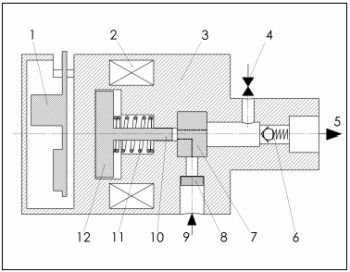

Funktionsschema:
1.... Elektronik
2.... Magnetspule (Antrieb)
3.... Gehäuse
4.... Entlüftungsschraube
5.... Druckanschluss
6.... Auslaufschutzventil
7.... Ventileinheit
8.... Grobfilter
9.... Sauganschluss
10.... Kolben
11.... Feder
12.... Ankerplatte
